双组分结构发（fā）泡注射成型双（shuāng）组分结构发泡注射（shè）成型又称（chēng）共注射成型或夹芯结构（gòu）发泡注（zhù）射成型，制（zhì）品（pǐn）的表层和芯部采用不同的原料配方，epp产品表层的原料中一般不含发泡剂，以使表层密实光滑，这是（shì）一（yī）种特殊的高压发（fā）泡注（zhù）射成型工艺。

其工艺过程为：先注人表层物料，然后通过同一浇（jiāo）口再注人含（hán）有发（fā）泡（pào）剂的芯部材料。由于芯部材料呈层流状（zhuàng）态，从（cóng）而保证（zhèng）芯部材料均匀地包覆在表层内部，使型腔得（dé）到（dào）完全填充。最后再注（zhù）人表层物料，使（shǐ）浇（jiāo）口封闭。双组分结（jié）构发泡（pào）注（zhù）射成型（xíng）能够获得具有（yǒu）致密表（biǎo）层和发泡芯部（bù）的轻质（zhì）制（zhì）品（pǐn），具有较大的挠曲刚性（xìng）；厚壁制品的表面（miàn）质量较好（hǎo），不（bú）会（huì）产生凹痕；芯部材料可以采（cǎi）用较便宜的材料，可以降（jiàng）低制品的成本（běn）；制品的表（biǎo）面粗糙度较低。

表层材料和芯（xīn）部（bù）发泡材料（liào）的选（xuǎn）择原则（见表（biǎo）2-14)为，epp产品两种塑料之（zhī）间（jiān）必须（xū）粘合性能（néng）好；膨胀和收缩相同或接近；热稳定性和（hé）流动（dòng）性相近。通常，发泡（pào）材料（liào）有PS、ABS、PE、PP、PA、PC、AS、PPO、PMMA等；芯部的填料有玻璃纤维、玻璃珠、陶（táo）瓷（cí）颗粒等。

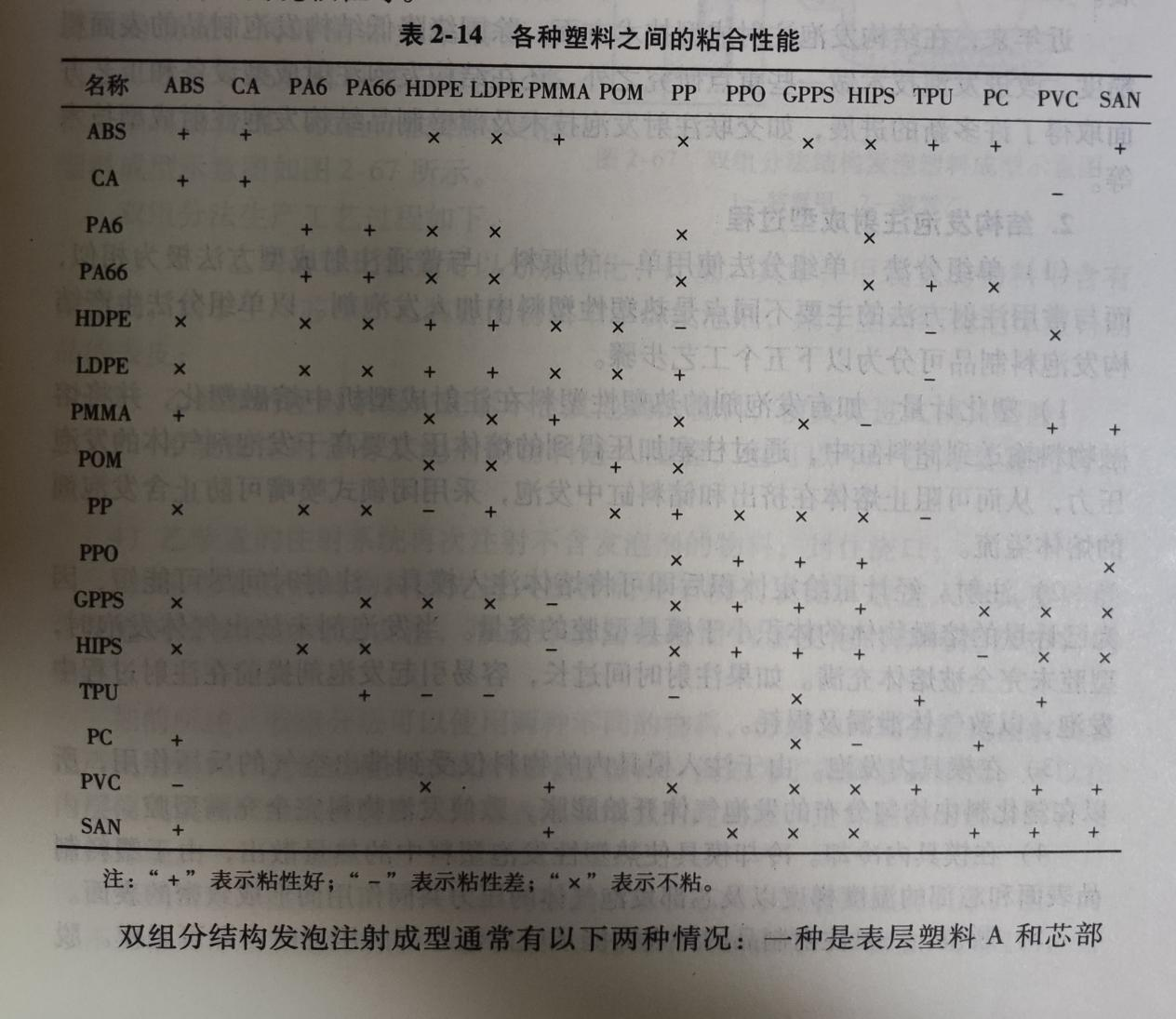

表2-14各种塑料之间的粘合（hé）性能
